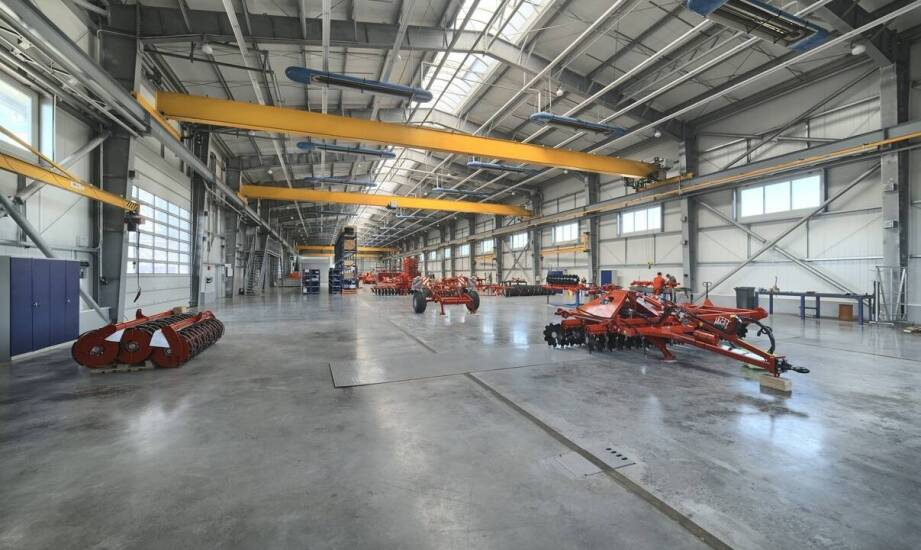

Co zmienia typ suwnicy w przygotowaniu hali, toru jezdnego i dokumentacji przed montażem

Wprowadzenie urządzeń dźwignicowych do zakładu przemysłowego rozwiązuje problem szybkiego transportu ciężkich ładunków na ograniczonej przestrzeni. Odpowiednie zaplanowanie takich prac ułatwia płynną organizację logistyki wewnątrzzakładowej i pozwala uniknąć kosztownych modyfikacji samego budynku. Typ wybieranej maszyny musi zawsze ściśle odpowiadać parametrom nośnym hali produkcyjnej lub magazynowej. Zignorowanie układu architektonicznego prowadzi zazwyczaj do nieprzewidzianych obciążeń stropu, konieczności wzmacniania istniejących filarów i opóźnień w uruchomieniu linii. Rzetelne zrozumienie różnic między dostępnymi rozwiązaniami pomaga inżynierom właściwie przygotować całą docelową infrastrukturę.

Różnice między suwnicą podwieszaną a natorową i ich wpływ na halę

Główny podział przemysłowych urządzeń dźwignicowych opiera się na sposobie prowadzenia stalowego mostu względem toru jezdnego. Suwnica natorowa, nazywana powszechnie najezdną, porusza się po stalowych szynach zamontowanych na górnej powierzchni mocnych belek podsuwnicowych. Taka specyficzna konstrukcja przenosi obciążenia robocze bezpośrednio na główne słupy nośne budynku. Wymaga to bezwzględnie odpowiedniej wytrzymałości wylanych fundamentów i dodatkowego wzmocnienia bocznych stężeń hali. Prawidłowy Montaż suwnic tego typu zakłada dokładne obliczenie wytrzymałości podłoża. Nacisk stalowych kół w skrajnych pozycjach wózka z ładunkiem osiąga bowiem maksymalne wartości dopuszczalne dla danego obiektu.

Zupełnie inaczej wygląda sytuacja projektowa w przypadku wariantów podwieszanych. Most wisi pod wytyczonymi torami jezdnymi, a konstrukcję nośną montuje się bezpośrednio pod twardym stropem. Takie rozwiązanie architektoniczne optymalizuje wykorzystanie dostępnej wysokości pomieszczenia użytkowego, zwalniając cenną przestrzeń roboczą tuż przy podłodze. System ten nie obciąża dolnych partii hali tak intensywnie jak ciężka wersja natorowa. Wymusza jednak na projektantach bardzo solidne podparcie na górnej więźbie dachowej. Europejskie przepisy techniczne jasno określają, że urządzenia podwieszane wymagają zachowania co najmniej 500 mm bezpiecznego prześwitu do konstrukcji dachowej, co wynika z rygorystycznej normy EN.

Weryfikacja elementów nośnych przed rozpoczęciem prac

Niezależnie od wybranego wariantu, inżynierowie muszą szczegółowo zweryfikować stan docelowej infrastruktury. Analiza techniczna obejmuje rzeczywistą nośność belek podsuwnicowych oraz restrykcyjne tolerancje samego torowiska. Nawet niewielkie odchylenia w geometrii toru jezdnego powodują przyspieszone zużycie kół, a czasem prowadzą do niebezpiecznego zakleszczenia ruchomego mostu. W profesjonalnych projektach stosuje się zazwyczaj wytrzymałe szyny typu SD65 lub SD100. Instalatorzy muszą je dokładnie dopasować do przewidywanych dobowych cykli pracy. Konstrukcja całej hali produkcyjnej musi następnie bezpiecznie przenieść wszelkie obciążenia statyczne i dynamiczne, zgodnie z wytycznymi normy budowlanej PN-EN 1991-3.

Współpraca zespołów montażowych i procedury odbiorcze UDT

Płynne oddanie tak dużego urządzenia do eksploatacji wymaga ścisłej koordynacji prac mechanicznych oraz elektrycznych. Zespół instalacyjny najpierw stabilnie osadza most i wciągnik. Specjaliści weryfikują za pomocą narzędzi geodezyjnych zachowanie odpowiednich luzów na stalowych prowadnicach. Następnie do układu dołącza się skomplikowaną instalację elektryczną. Obejmuje ona systemy zasilania głównego, panele zdalnego sterowania i zabezpieczające wyłączniki krańcowe. Przed ostatecznym rozruchem próbnym technicy wykonują rygorystyczne pomiary elektryczne potwierdzające ciągłość obwodów i skuteczność ochrony przeciwporażeniowej. Tylko potwierdzona pełna sprawność obu tych układów pozwala na całkowicie bezpieczne użytkowanie dźwignicy w trudnych warunkach przemysłowych.

Kolejnym obowiązkowym krokiem jest przygotowanie bezbłędnej dokumentacji dla Urzędu Dozoru Technicznego. Inspektor państwowy wymaga dostarczenia precyzyjnego opisu technicznego i dokładnego szkicu sytuacyjnego zmontowanej infrastruktury. Konieczna jest również deklaracja zgodności wystawiona wcześniej przez wytwórcę. Należy tam udokumentować wszystkie kluczowe parametry techniczne, takie jak nominalny udźwig, rozpiętość mostu czy przypisana grupa natężenia pracy. Firma M.I.K.U.D., dysponująca certyfikatami UDT oraz dużym doświadczeniem branżowym, realizuje kompleksowe montaże urządzeń dźwignicowych dla przemysłu. Posiadane uprawnienia serwisowe znacznie ułatwiają sprawny przebieg oficjalnego procesu certyfikacji gotowego urządzenia. Poprawnie wdrożona dokumentacja pozwala zakładowi natychmiast wpisać maszynę do ewidencji wewnętrznej i rozpocząć legalną pracę zmianową.

Znaczenie precyzyjnego planowania inwestycji infrastrukturalnych

O bezawaryjnym funkcjonowaniu systemu transportu bliskiego decyduje ścisła spójność elementów infrastruktury zakładowej. Sama wysoka jakość zastosowanych mechanizmów podnoszenia to zaledwie połowa ostatecznego sukcesu inwestycji. Prawdziwe długoterminowe bezpieczeństwo opiera się na właściwym dobraniu typu dźwignicy do zastanego układu nośnego hali oraz zachowaniu rygorystycznych procedur montażowych. Pominięcie rzetelnej analizy obciążeń konstrukcyjnych lub błędy w geodezyjnych pomiarach torowiska szybko przekładają się na kosztowne przestoje produkcyjne. Kompleksowa realizacja całego procesu, prowadzona od początkowego audytu belek po państwowy odbiór dozorowy, gwarantuje stabilną eksploatację sprzętu przez wiele lat.
