Jak dobrać rurę osłonową do kabla w budynku, ziemi i strefach zewnętrznych

Źle dobrana rura osłonowa powoduje poważne problemy z bezpiecznym przeciąganiem przewodów. Zwiększa też ryzyko mechanicznego uszkodzenia izolacji oraz mocno utrudnia późniejszy serwis lub rozbudowę instalacji elektrycznej. Instalatorzy bardzo często napotykają silny opór przy próbie wciągania kabla do zbyt ciasnej przestrzeni. Taka sytuacja niepotrzebnie wydłuża czas trwania prac montażowych i odczuwalnie podnosi ostateczne koszty całej inwestycji. Odpowiednie przygotowanie trasy wymaga analizy wielu czynników.

Wewnętrzne, podziemne i zewnętrzne trasy kablowe

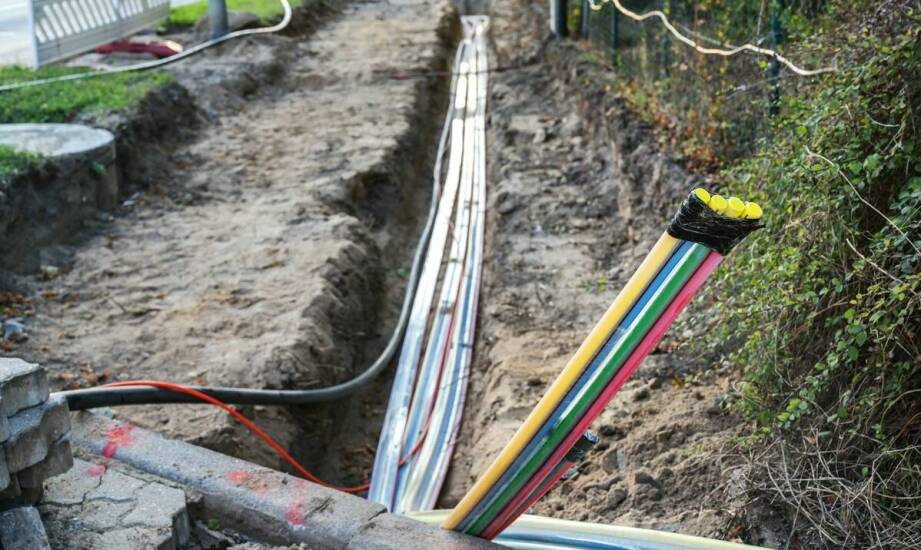

W trasach wewnątrz budynków wykorzystuje się głównie gładkie lub karbowane peszle z polichlorku winylu. Są one lekkie, wyjątkowo elastyczne i proste w układaniu pod warstwą tynku. Świetnie sprawdzają się również w sufitach podwieszanych oraz w lekkich ścianach działowych. Instalacje podziemne wymagają z kolei dwuściennych rur z polietylenu o wysokiej gęstości. Posiadają one karbowaną ściankę zewnętrzną, która gwarantuje wysoką sztywność obwodową. Gładka powierzchnia wewnętrzna pozwala na bezproblemowe przesuwanie ciężkich przewodów na długich dystansach. W strefach zewnętrznych stosuje się specjalistyczne warianty wzbogacone o chemiczne stabilizatory. Chronią one materiał przed degradacją pod wpływem silnego promieniowania słonecznego.

Średnica wewnętrzna bezpośrednio decyduje o komforcie układania wszystkich linii zasilających. Zgodnie z dobrymi praktykami instalacyjnymi przekrój osłony musi wynosić minimum 1,5 raza średnicy zewnętrznej kabla. W przypadku delikatniejszych sieci światłowodowych ta bezpieczna wartość rośnie nawet dwukrotnie. Zbyt mały rozmiar całkowicie uniemożliwia wciągnięcie długiego odcinka. Zbyt duży przekrój z kolei podnosi koszty materiałowe i wymaga głębszych wykopów. Niezwykle ważny pozostaje także dopuszczalny promień gięcia. Zbyt ostry kąt załamania trasy grozi uszkodzeniem izolacji. Wynosi on zazwyczaj od 20 do 70 średnic zewnętrznych konkretnego produktu. Przykładowo dla popularnej sztywnej rury osłonowej 110 mm promień ten osiąga wartość około 6,1 metra w temperaturze bliskiej zera stopni Celsjusza.

Parametry doboru i dedykowane materiały ochronne

Ostateczny wybór produktu zależy od przewidywanych obciążeń w danym środowisku pracy. Wysoka odporność mechaniczna na zgniatanie jest absolutnie kluczowa w gruntach pod ciągami komunikacyjnymi. Wymaga się tam stosowania osłon o wytrzymałości rzędu 750 N. Ciężar przejeżdżających samochodów ciężarowych bardzo szybko miażdży słabsze tworzywa. Skuteczna ochrona przed wszechobecną wilgocią wymusza zastosowanie polietylenu pozbawionego porowatości strukturalnej. Tworzywo to doskonale znosi procesy korozyjne oraz gwałtowne zmiany temperatury otoczenia. Wewnątrz suchych pomieszczeń mieszkalnych wystarczą w zupełności cienkościenne warianty nierozprzestrzeniające płomienia.

Do ochrony kabli energetycznych niskiego oraz średniego napięcia stosuje się zazwyczaj grube osłony w kolorze niebieskim lub czerwonym. Taka kolorystyka ułatwia identyfikację podziemnych sieci podczas późniejszych wykopów. Przewody sterownicze układane w maszynach chronią z kolei elastyczne węże o właściwościach samogasnących. Instalatorzy współpracujący z opolską hurtownią elektroinstalacyjną Elektrotek łatwo znajdują produkty ściśle dopasowane do specyfikacji projektowej. Wykonawcy odwiedzający oddział w Bielanach często kupują rury osłonowe we Wrocławiu, kompletując pełne zaplecze materiałowe dla swoich brygad. Dostęp do kilkudziesięciu tysięcy pozycji magazynowych znacznie przyspiesza płynną realizację każdego etapu robót ziemnych.

Najczęstszym błędem popełnianym na placu budowy pozostaje drastyczne niedoszacowanie docelowej średnicy kanału. Zbyt ciasny profil prowadzi do potężnego tarcia i zrywania wierzchnich warstw izolacji. Drugim równie poważnym uchybieniem jest całkowite ignorowanie specyfiki rodzimego gruntu. Wykorzystanie niewłaściwego tworzywa skutkuje natychmiastowym zapadnięciem się wykopu pod wpływem ciężaru ziemi. Pozorna oszczędność na zakupie cieńszych ścianek szybko mści się podczas normalnej eksploatacji. Trasa ulega przerwaniu, a naprawa wymaga ponownego rozkopania całego utwardzonego już terenu.

Trwałość instalacji a warunki środowiskowe

Właściwe zabezpieczenie trasy kablowej wymaga uwzględnienia obciążeń mechanicznych, obecności wilgoci oraz przewidywanej temperatury pracy. Ochrona przewodów prowadzonych w ziemi różni się diametralnie od zabezpieczania delikatnych wiązek w biurach. Dopasowanie odpowiedniego tworzywa zapobiega pękaniu izolacji oraz chroni przed rozległymi awariami zasilania. Prawidłowo zaprojektowany i wykonany kanał gwarantuje zachowanie pełnej drożności przez wiele dekad. Ułatwia to błyskawiczną wymianę wyeksploatowanych linii bez niszczenia otaczającej infrastruktury architektonicznej. Solidny materiał osłonowy to twardy fundament każdej bezawaryjnej sieci elektroenergetycznej.
