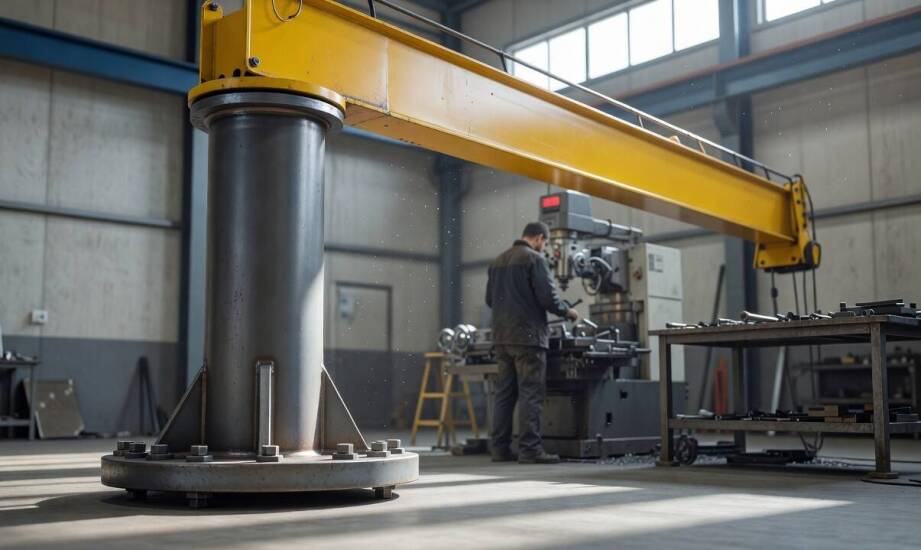

Kiedy żuraw słupowy w warsztacie wymaga osobnego fundamentu i obliczeń wytrzymałościowych

Zapewnienie lokalnego punktu podnoszenia ciężkich elementów przy jednym stanowisku roboczym stanowi standardowy wymóg w wielu halach przemysłowych. Decyzja o montażu urządzenia transportu bliskiego zależy jednak od rzeczywistych obciążeń, geometrii budynku oraz parametrów istniejącego podłoża. Wprowadzenie dodatkowego sprzętu dźwignicowego wpływa na organizację całego procesu technologicznego. Inwestorzy muszą dokładnie przeanalizować warunki panujące w obiekcie, zanim przystąpią do wyboru konkretnego rozwiązania technicznego. Prawidłowa ocena sytuacji zapobiega późniejszym problemom z nośnością posadzki i ułatwia przejście przez rygorystyczne procedury dozoru.

Dane wymagane przed rozpoczęciem projektu żurawia

Rozpoczęcie prac nad nowym stanowiskiem wymaga zebrania precyzyjnych informacji o charakterystyce przenoszonych ładunków. Niezbędne jest określenie maksymalnego udźwigu, specyfiki chwytanych elementów oraz dokładnej częstotliwości cykli roboczych w ciągu zmiany. Parametry te pozwalają ustalić nie tylko podstawową wytrzymałość urządzenia, ale również przewidywane zużycie zmęczeniowe głównych węzłów konstrukcyjnych. Inżynierowie analizują także warunki środowiskowe, takie jak zapylenie czy występowanie skrajnych temperatur, które rzutują na dobór powłok antykorozyjnych i komponentów układu elektrycznego.

Kolejnym aspektem jest analiza przestrzenna samego stanowiska. Geometria hali bezpośrednio decyduje o możliwościach operacyjnych i bezpieczeństwie obsługi. Zasięg ramienia i dostępna wysokość podnoszenia zmieniają układ pracy przy jednym stanowisku, wymuszając odpowiednie rozmieszczenie obrabiarek oraz wytyczenie ciągów komunikacyjnych. Dłuższy wysięg modyfikuje rozkład sił w podstawie słupa i może ograniczać przestrzeń manewrową dla wózków widłowych w sąsiednich strefach magazynowych. Projektowane na wymiar żurawie słupowe warsztatowe muszą uwzględniać te ograniczenia infrastrukturalne, aby nie blokować transportu wewnątrz hali. Dopasowanie gabarytów urządzenia do konkretnego układu ścian zapobiega ewentualnym kolizjom z instalacjami podsufitowymi.

Obciążenia dynamiczne i wymagania wobec podłoża

Praca z wiszącym ciężarem generuje złożony układ sił oddziałujących na mocowanie całego urządzenia. Zwykłe podnoszenie i opuszczanie detali to zaledwie jeden z czynników. Obciążenia dynamiczne wynikające z przyspieszania i hamowania wpływają na dobór przekroju słupa, tworząc dodatkowe naprężenia podczas każdego pełnego cyklu roboczego. Moment obrotowy przenoszony z ramienia na podstawę wymaga solidnego zakotwienia, aby zapewnić maszynie odpowiednią stateczność.

Największym wyzwaniem pozostaje weryfikacja miejsca posadowienia. W starszych obiektach przemysłowych istniejąca posadzka często nie wystarcza jako podparcie dla urządzeń dźwigowych o dużym udźwigu. Montaż bezpośrednio na płycie betonowej zależy od jednoczesnego spełnienia rygorystycznych warunków. Specjaliści badają rzeczywistą nośność podłoża, grubość wylewki, układ zbrojenia oraz ogólny stan techniczny betonu wokół planowanego punktu mocowania. Jeśli parametry te wykazują braki, konieczne staje się wykonanie niezależnego fundamentu lub zamontowanie specjalnych elementów odciążających, które przeniosą siły na główny szkielet budynku.

Decyzja o wylaniu odrębnego fundamentu opiera się na profesjonalnych wyliczeniach, co wiąże się bezpośrednio z procesem legalizacji instalacji. Obliczenia wytrzymałościowe określają ostateczny wariant posadowienia, dostarczając danych niezbędnych do uzyskania dopuszczenia do eksploatacji. Urząd Dozoru Technicznego wymaga pełnej dokumentacji nośności przed pierwszym uruchomieniem sprzętu. W praktyce produkcyjnej firma Besttap Mende Dziurman opracowuje takie analizy dla rozwiązań transportu bliskiego, dostosowując geometrię mocowania do zastanych warunków architektonicznych w obiekcie klienta.

Ostateczny kształt i sposób montażu punktu dźwignicowego stanowią wypadkową kilku niezależnych analiz inżynieryjnych. Decydujące znaczenie mają precyzyjnie określone dane wejściowe o obciążeniach, realna wytrzymałość istniejącego podłoża oraz docelowa organizacja ruchu wokół gniazda produkcyjnego. Pominięcie weryfikacji stanu posadzki lub zlekceważenie sił dynamicznych prowadzi często do kosztownych przeróbek budowlanych. Przeprowadzenie pełnego audytu technicznego na najwcześniejszym etapie inwestycji gwarantuje płynność procesów transportowych i stabilną eksploatację sprzętu przez wiele lat.
